軟骨等3D構建體壓縮灌注刺激培養與機械特性實時測試分析系統,軟骨生物反應器
TGT的生物反應器系列為三維組織工程構造提供機械刺激來創造體外生理?xiàng)l件。系統賦予軟骨構建體壓縮或靜水應力( HP)。應力/應變配置文件可以由用戶來定義,并且可以是一個簡單的諧波(正弦)或生理波形。應用包括細胞的功能和分化、制藥測試的調查、組織工程的種植和生長、醫療器械的測試。目前研究人員正在利用這些系統在很寬的范圍內開拓研究領域,包括:
干細胞刺激
半月板再生醫學
刺激軟骨細胞
特點
對軟骨構建體等提供壓力加載、灌注刺激加載培養與機械特性實時測試分析
系統小巧,可放入培養箱內長期培養與實時測量分析
腔室集成激光非接觸式視頻引伸計,培養期間實時自動化測量、記錄應力應變與位移關系、剛度等,腔室多樣,可高溫高壓消毒。
測試結果一張圖實時可視化展示,方便導入導出,一鍵生成報告
系統根據測量結果反饋?zhàn)詣?dòng)修改刺激配置,減少人工干預,自動將構建物從初的接種狀態培養成可移植狀態。

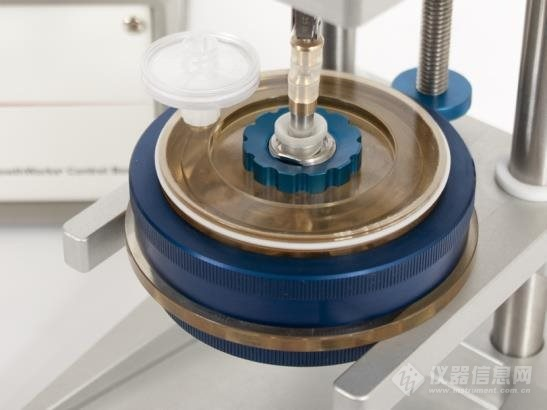

反應室
由生物惰性、高壓滅菌的材料制成,生物反室應用振蕩壓縮/拉伸刺激盤形樣品。通過選擇多種樣品壓板的其中之一,該反應室可用于各種構建材料。對于一個標準的單室樣品,大尺寸為10×5毫米。定制的硅膠密封提供了一個機械饋通和保持wu菌環境,同時允許以小的阻力的軸向運動。通過一個單一的多孔板構造灌注。
反應室選擇
多樣品&成像 C10-12:
此系統已被設計為一個多樣品的生物反應器系統,是能夠支持范圍廣泛的細胞和組織生長實驗。每個反應室可以容納12個盤狀樣品,樣品大尺寸為直徑10mm×5mm厚。該反應室設計特,在培養過程中研究人員能夠通過腔室的底部光學級窗口,使用顯微鏡共聚焦查看他們的樣品�？蛇x功能:如額外的機械傳感器自定義儀器為特殊的研究應用。
多樣品&灌注 C9-x:
此系統已被設計為一個多樣品的生物反應器系統,是能夠支持范圍廣泛的細胞和組織生長實驗。每個反應室可以容納9個盤狀樣品,樣品大尺寸為直徑8mm×5mm厚。特的設計,反應室底部集成多孔擋板允許通過樣本構造的灌注。當施加振蕩壓縮刺激時,此功能允許研究人員對結構直通流量。可選的功能,如額外的機械傳感器和灌注系統自定義系統的特殊研究應用。
單樣品 C10-1:
系統已被設計為一個單一的樣品的生物反應器系統,是能夠支持廣泛的細胞和組織生長實驗。反應室可以容納1個盤狀樣品,樣品大尺寸為直徑30mm×5mm厚。可選功能:如額外的機械傳感器自定義儀器為特殊的研究應用。
壓板選擇
* 光滑壓板:高溫滅菌,聚丙烯,光滑的平面結構(10 x 5 mm)
* 多孔壓板:不銹鋼燒結(10×5毫米),通過模壓板灌注到結構物底面
* 水凝膠壓板:多孔聚合物(10×5毫米)的設計,允許樣本被壓在壓板,防止凝膠移動
* 自定義壓板:標準壓板的修改后版本,建立用戶的規格
機械刺激器:
生物反應器系統包括拉伸/壓縮(T/ C)的機械刺激。以200N伺服電機,刺激器重量輕、緊湊和兼容各種標準孵化器。TC刺激器控制載荷和位移,可以和各種生物反應室匹配。簡單,適應性強,GrowthWorks? 為機械刺激組織生長提供了里想的控制平臺。
刺激器規格:
· 尺寸:450mm x 250mm x 160mm ( H x W x D)
· 峰值力:200N
· 持續力:200N
· 重量:20kg
系統規格
軟骨 | |||
S:標準, A:可以, - :不可以 | |||
反應室 | C1 | C10-12c | C9-x |
單個樣品生長室 | S | S | S |
多個樣品生長室 | - | S | S |
每個反應室的灌注和設備端口 | - | - | 9 |
大構建尺寸30毫米直徑x 5毫米厚 | S | - | - |
大構建尺寸10毫米直徑x 5毫米厚 | S | S | - |
大構建尺寸6毫米直徑x 5毫米厚 | S | S | S |
共聚焦顯微鏡示例可視化 | - | S | - |
刺激器 | |||
軸向刺激儀和反應架 | S | S | S |
壓縮空氣和歧管 | - | - | - |
控制 | |||
控制器軟件、計算機和監控儀 | S | S | S |
電源和布線 | S | S | S |
平均流量控制 | A | - | S |
動態流量控制 | A | - | S |
組織監測 | |||
非接觸式流量傳感器 | A | A | A |
軸向載荷傳感器 | S | S | S |
壓力傳感器 | - | - | - |
配件 | |||
介質容器 | S | - | S |
孵化器 | A | A | A |
點 | |||
高壓滅菌部件 | S | S | S |
介質更換wu需打開容器,通過LUER(德國品牌)配件實現 | - | - | S |
快速的清潔樣品的更換和接近,增強wu菌條件 | S | S | S |
輕量化設計,便于操作 | S | S | S |
易于清潔的表面光潔度 | S | S | S |
緊湊型設計,適合標準的孵化器6.5立方英尺 | S | S | S |
100%滿意的保修服務 | S | S | S |
另外提供可以用于包括三維軟骨、血管、肌腱韌帶、皮膚、心臟瓣膜、骨組織在內的等各種3D細胞組織材料構建體機械力加載培養與機械特性實時測量,可偶聯電刺激的各種三維構建體應力刺激培養與機械特性實時測試分析系統。
特色:
1、刺激培養期間同時進行實時應力應變與位移關系,剛度等自動測量,力、位移、環境溫度等
2、具有材料性能測量能力和基于過程調節組織工程醫療產品的生物反應器,測量得到的結果(例如剛度)可作為培養和刺激構建物時變化過程的指標,系統根據測量結果反饋?zhàn)詣?dòng)修改刺激配置,以減少研究人員的人工干預,自動的將構建物從初的接種狀態培養成可移植狀態.
3、培養期間實時自動化測量、記錄力與位移、剛度等, 測試結果一張圖實時可視化展示,一鍵生成報告。
4、可根據培養期間實時測量的反饋,調整力與電、氧氣、二氧化碳、氮?dú)狻H值等細胞組織生長的營養培養環境,確保細胞快速生長和繁殖的環境是里想的,實現了從長期培養到表征和評估的wu縫過渡,是組織工程與再生醫學創新研究強有力的生物反應器系統。
5、通過使用患者細胞、生物材料和/或生物活性分子的組合來創建,修復和/或替換組織和器官,即組織工程醫學產品(TEMPs),TEMPs是包括但不限于骨科,血管和分泌器官,整形外科的TEMP可能包括韌帶,肌腱,軟骨,半月板和其他肌肉骨骼裝置,在血管領域內,TEMPs可能包括動脈導管,分流器,靜脈瓣膜,心臟瓣膜,心肌和其他裝置。在分泌器官領域內,TEMPs可能包括肝,腎,皮膚和其他器官),有望以可承受的成本實現真正的功能替代。
該系統可應用于,力-電刺激下的血管、軟管、肌腱韌帶、皮膚、心臟瓣膜,等結構體培養與測試分析研究、干細胞分化研究、材料與細胞兼容培養與測試分析研究等,控制的加載條件模擬體內力-電環境,模塊化的設計,允許幾乎wu限的組合配置,從而確保生物反應器系統可以滿足當今和將來研究人員的需求.
