活細胞組織活性生物材料3D打印制造強音!
—Biofactory醫用活性細胞組織材料打印制造系統

亮點：
多達8個打印頭，具有復雜組織等打印物構建能力：
可以同時打印8種細胞和支架材料等材料，更利于整體三維結構的構建，從而實現同時打印組織/器官內的不同組分，使用不同的細胞、細胞外基質和生物活性因子，并且使用精確的配比。
高精度：即分辨率高,該系統射出精度20pl和墊付傳統的三維陀螺定位可精確控制墨水噴射位置和墨水的量，有利于生物顯微結構的建立，有利于局部痕量供給生物活性因子及藥物，從而有利于控制組織的局部生長發育
噴嘴直徑：為活性細胞組織量身定制70um-2mm
可以精確控制水凝膠噴射位置和墨水的量，有利于生物顯微結構的建立，有利于局部痕量供給生物活性因子及藥物，從而有利于控制組織的局部生長發育
微結構控制能力: Flow box提供細胞組織所需要的，類似體內溫度、濕度、光照、氧氣/二氧化碳濃度控制能力
構建速度快：配套生物材料、生物墨水,能夠快速的制造生物組織/器官，保證了生物材料的存活率，從而顯著有利于再生醫藥、器官移植等未來醫學領域。
按需打印細胞組織器官：可以按需制造出符合個體需求的單個器官或組織，真正實現醫學的個性化需求
BioFactory專有的HMI和BIOCAD專業生物打印軟件:
控制打印的進行。軟件容易操作，文件轉換精確，確保后期打印精度;
HMI生物打印軟件可以同時對4個打印頭的參數進行輸入，如打印材料，噴頭直徑、加熱情況、噴射點距、定位參數
制作盤溫可溫控:-5-80℃
打印材料廣泛：達到200多種材料，涵蓋牛頓力學和非牛頓力學材料粘度：20–30'000mPas
細胞組織無損傷：有可見激光固化，對細胞無損傷
te的生物材料和干細胞技術：
對使用儀器者提供有的生物凝膠BioInk和 OsteoINK, 適于大量細胞的種植、細胞和組織的生長、細胞外基質的形成、氧氣和營養的傳輸、代謝物的排泄以及血管和神經的內生長
Biofactory醫用活性細胞組織材料打印制造系統—新典型應用案例：
（1）Lenke Horva ,Yuki Umehara, Corinne Jud, et al. Engineering an in vitro air-blood barrier by3D bioprinting, Nature,22 January 2015
2015年Nature雜志專門刊發RegenHU BioFactory的應用文章，介紹其在構建體外血液-空氣組織屏障方面的應用,研究人員成功利用BioFactory的打印精度you勢，采用內皮細胞和上皮細胞構建了肺泡體外三維模型，為研究血-空氣屏障的體外組織提供了非常好的途徑。
（2）Kesti M, MüllerM, Becher J, et al. Aversatile bioink for three-dimensional printing of cellular scaffolds based onthermally and photo-triggered tandem gelation. Acta Biomater. 2015Jan;11:162-72
3）Carrel J-P, WiskottA,Moussa M, Rieder P, Scherrer S,Durual S. A 3D printed TCP/HA structure as anew osteoconductive scaffold for vertical bone augmentation.Clin. Oral Impl.Res. 00, 2014,1–8.

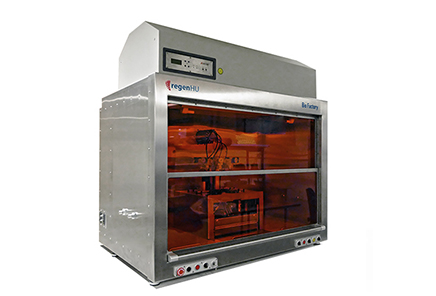

BioFactory三維生物打印機系統介紹
瑞士RegenHUBIOFACTORY是目前已知的三維打印機中功能為強大的生物打印機，產品一經推出，立即受到組織工程領域的科學家的重視。其強大的動力系統、te的轉盤式選擇定位系統、可擴展到8只打印頭的材料選擇平臺，都為科學家的研究能力增加了強大的保障。

1、BioFactory系統動力系統介紹

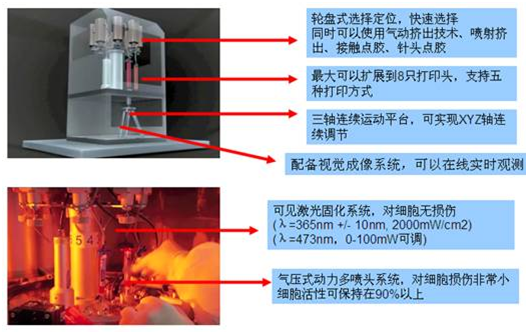

圖4-2 BioFactory系統動力系統綜合介紹

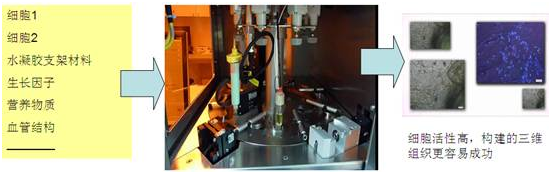

圖4-3BioFactory可擴展到8只打印頭
BioFactory大可以擴展到8只打印頭，支持五種打印方式，讓打印的組織賦予更多功能，可以構建更為復雜的組織

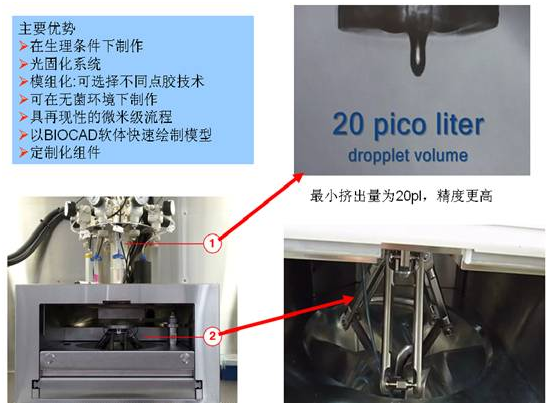

圖4-4精確的三軸組合移動平臺，打印精度更高

2、BioFactory配置不同型號的打印頭
配備多達5種不同型號的打印頭，可以實現組織工程支架打印、細胞打印和對高分子，如蛋白質和多種有機大分子的打印。
CF300N (non heated)
CF300H (heated)
DD 135N
CF130N
UVPen-365

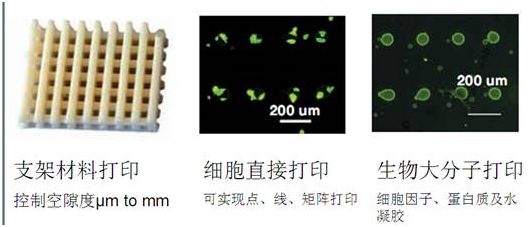

圖4-5BioFactory可實現組織工程支架打印、細胞打印較和生物大分子打印

3、BioFactory的適應性生物材料、生物墨水

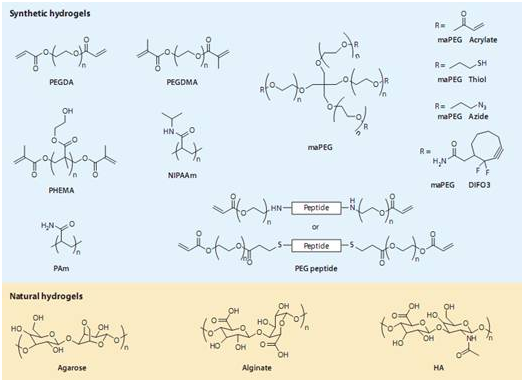

圖4-6 BioFactory適應多種水凝膠和高分子材料
達到200多種材料，涵蓋牛頓力學和非牛頓力學材料，粘度在20–30000mPas之間都可以。

4、BioFactory打印環境控制能力
Flow box提供了滅菌功能，可以控制溫度、濕度、光照、氧氣/二氧化碳濃度。

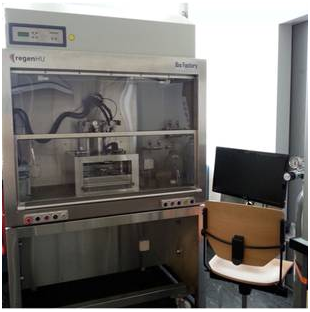

圖4-7 BioFactory的Flow box

5、BioFactory的主要you勢
高精度：可以精確控制水凝膠噴射位置和墨水的量，有利于生物顯微結構的建立，有利于局部痕量供給生物活性因子及藥物，從而有利于控制組織的局部生長發育。
可以同時打印8種細胞和支架材料，更利于整體三維結構的構建，從而實現同時打印組織/器官內的不同組分，使用不同的細胞、細胞外基質和生物活性因子，并且使用精確的配比。
構建速度快：能夠快速的制造生物組織/器官，保證了生物材料的存活率，從而顯著有利于再生醫藥、器官移植等未來醫學領域。
可以按需制造出符合個體需求的單個器官或組織，真正實現醫學的個性化需求。

6、相關案例參考
（1）Lenke Horva , Yuki Umehara, Corinne Jud, et al. Engineering an invitro air-blood barrier by 3D bioprinting, Nature,22 January 2015
2015年Nature雜志專門刊發RegenHU BioFactory的應用文章，介紹其在構建體外血液-空氣組織屏障方面的應用
研究人員成功利用BioFactory的打印精度you勢，采用內皮細胞和上皮細胞構建了肺泡體外三維模型，為研究血-空氣屏障的體外組織提供了非常好的途徑。

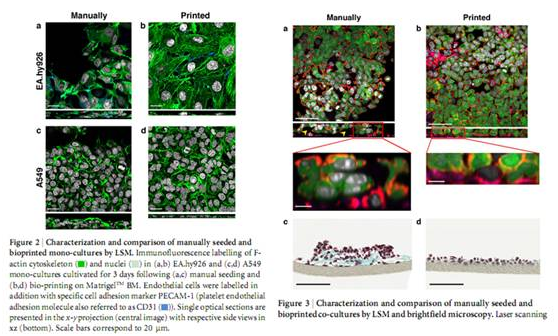

圖4-8相比于手工構建，生物打印的組織細胞生長均勻，可以快速成層生長，形成不同細胞層組成的組織結構

（2）Kesti M, Müller M, Becher J, et al. A versatilebioink for three-dimensional printing of cellular scaffolds based on thermallyand photo-triggered tandem gelation. Acta Biomater. 2015 Jan;11:162-72

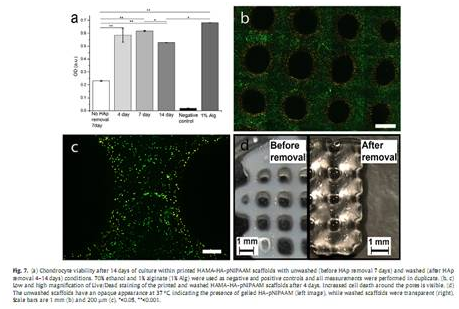

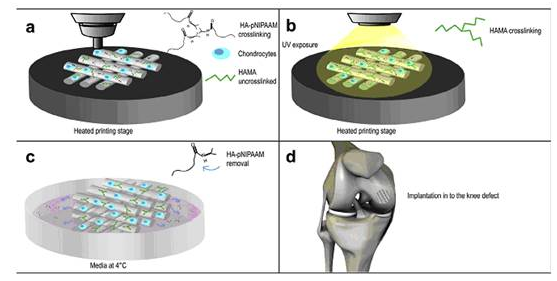

圖4-9通過共混溫敏性聚合物聚-N-異丙基丙烯酰胺接枝透明質酸與甲基丙烯酸酯化的透明質酸，將其作為支架材料進行生物打印測試，結果顯示其對于細胞具有良好的生物相容性。其形成的三維結構在打印后可以快速凝膠化，同時保證長期的機械性能穩定。在應用牛軟骨細胞進行測試后，顯示流變性能，溶脹行為都達到要求，生物相容性良好。

（3）Carrel J-P, Wiskott A,Moussa M, Rieder P, Scherrer S,Durual S. A 3Dprinted TCP/HA structure as a new osteoconductive scaffold for vertical boneaugmentation.Clin. Oral Impl. Res. 00, 2014,1–8.

圖4-10利用磷酸三鈣和和羥基磷灰石3D打印多孔骨細胞生長支架，其具有良好的孔隙度和互聯互通性能，te別符合成骨細胞生長。在羊顱骨模型測試中，證明其可以很好地促進皮質骨的縱向生長。相比于現有的骨替代材料，三維打印的多孔骨細胞生長支架可以提高垂直骨生長過程，植入羊顱骨模型顯示其產生的新骨量比顱骨高3 mm，骨量比標準的材高四倍以上，顯示其具有更好的骨生長傳導性（osteoconductivity）。

典型應用范圍：
1. 細胞組織再生
2. 藥物開發
3. 藥物發現（3D藥物和藥物篩選）
4. 藥物毒性分析
5. 組織工程堅實的支架
6. 體外組織檢查分析
7. 復雜人類疾病體外分析模型
8. 臨床診斷體外組織自動化檢測
9. 模塊化組織裝配
10. 硬組織工程骨模型
11. 皮膚模型（軟組織工程）

性能參數：
打印頭個數：8個
機械手臂精度：±10um
制作盤溫可溫控: -5 到80℃
噴嘴直徑：為活性細胞組織量身定制70um-2mm
噴射精度：20PL
制作范圍：130x90x60mm
打印頭粘度范圍:20-30'000mPaS
專用繪制軟體: BioCAD 和
打印頭具加熱功能:（高至250℃）
可打印材料范圍：
多達到200多種材料，涵蓋牛頓力學和非牛頓力學材料粘度：20–30'000mPas,Biofactory配備多達5種不同型號的打印頭，可以實現組織工程支架打印、細胞打印和對高分子，如蛋白質和多種有機大分子的打印
配套打印的材料：BioInk和 OsteoInk
打印頭類型：室溫細胞打印頭、可調溫細胞打印頭、皮升噴射打印頭
